Встраиваемые акустические системы

Совершенные архитектурные формы и изысканный дизайн получили дополнительный инструмент для воплощения самых неожиданных решений благодаря встраиваемой акустике. Все началось с того, что почти 30 лет назад основатели компании, одного из лидеров рынка аудио, в помещении, где казалось невозможным установить акустическую систему, по требованию клиента разломали стену. В нее вмонтировали колонку, и это революционное решение в последствии оказало значительное влияние на аудиорынок и дизайн интерьеров. Встраивая динамики в стену или в гипсокартонный потолок, в офисе или дома, можете быть уверены в мощном и точном воспроизведении звука, не уступающем напольным и полочным системам. К встраиваемой акустике подбирается усилитель или AV-ресивер соответствующего типа и мощности.

Потолочная акустика: история возникновения и область применения

Отдавая дань модной тенденции минимализма и скрытого монтажа, производители звуковоспроизводящей аппаратуры пересмотрели и концепцию озвучивания помещений. Благодаря чему на рынке появилась встраиваемая потолочная акустика, существенно изменившая интерьеры жилых и коммерческих помещений.

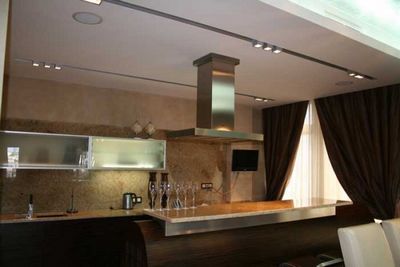

Встраиваемая в потолок акустика

Если вы намерены обустроить свое жилище или офис звуковоспроизводящей аппаратурой, то обязательно столкнетесь с выбором той или иной акустической системы. И в процессе поисков потолочная встраиваемая акустика непременно обратит на себя ваше внимание своими компактными размерами и высокими техническими параметрами.

История возникновения

Классические напольные или полочные колонки по-прежнему пользуются авторитетом и уважением у большинства меломанов. Однако:

• современные тенденции отделки помещений
• популяризация гипсокартонных конструкций в интерьере
• бурное развитие телекоммуникационной техники

способствовали появлению встраиваемых моделей.

Встроенная акустическая система домашнего кинотеатра

Вот почему производители звуковоспроизводящей аппаратуры стали экспериментировать с акустическими корпусами, в результате чего:

• видоизменили ее форму
• сделали возможным ее скрытый монтаж.

Акустика для стен

Поначалу акустика выпускалась в облегченных корпусах, способствующих ее встраиванию в поверхность стен. Была также видоизменена система подключения акустического кабеля для работы в стесненных условиях.

Позднее создатели акустических систем пошли на более радикальный шаг и совсем отказались от корпусов. А чтобы акустика смогла выполнять свои прямые обязанности – воспроизводить звуковой ряд от источника сигнала, производители стали снабжать свои изделия рекомендациями относительно шумоизоляции и отделки ниши в стене.

Акустика для потолков

Естественно, что ранее «пустовавший» потолок заставил производителей акустики обратить на него свои взоры. И в результате пристального изучения, он бы одобрен для установки акустических компонентов. Их корпуса также были переработаны и облегчены для более удобного монтажа.

Приверженцам традиционных потолков:

подобная корпусная потолочная акустика пришлась впору, хотя она обладала некоторыми недостатками. В частности, для подключения акустического кабеля требовалось штробить каналы в потолке и стенах, аналогичные прокладке электрической сети.

С развитием строительных технологий, оформление потолков также претерпевало радикальные изменения.

В частности, появились современные потолочные системы:

• Гипсокартонные
• Натяжные
• Подшивные
• Клеевые и т.п.

Именно с популяризацией таких систем потолочная акустика приобрела свое массовое развитие. Ведь любая подвесная система потолка оставляла достаточно места для установки динамиков и надежно скрывала все соединительные провода.

Встраиваемые акустические системы

Разметка мест под акустику с помощью лекала

Большинство производителей звуковоспроизводящей аппаратуры решили, что акустика в потолок должна столь же легко монтироваться, как и точечные источники освещения, специально разработанные для обустройства подвесных потолочных конструкций.

Понятно, что звуковой эффект акустической системы без тщательно рассчитанного внутреннего объема будет далек от идеального.

Именно поэтому встраиваемая в потолок акустика стала выпускаться производителями двух типов:

Акустика открытого типа

Конструктивно потолочная акустическая система открытого типа  представляла собой:

• Динамик
• Крепежную раму
• Контактную группу для фиксации акустического кабеля
• Защитную решетку (гриль).

Простейшая потолочная акустика

У подобных систем один общий недостаток – для воспроизведения звуковой информации роль корпуса исполняет внутреннее пространство подвесного потолка. А оно практически всегда:

• большего объема, чем требуется конкретному динамику
• резонирует.

Поэтому, ухудшение звучания производители вынуждены компенсировать улучшением характеристик материала динамика, что влечет за собой удорожание всего изделия. Либо рекомендовать владельцам помещения обрабатывать внутреннее пространство потолка специальными звукоизоляционными материалами.

Звукоизоляция потолка под установку акустики открытого типа

Совет: Для большинства современных квартир в многоэтажных домах такие дополнительные расходы будут оправданы, ведь в квартире станет заметно тише. Особенно заметно это будет по снижению уровня шумов от соседей сверху. Так что стоит потратиться на звукоизоляцию потолка даже исходя из этих причин.

Конечно, можно обойтись и без звукоизоляционных материалов при установке акустики открытого типа. На среднем уровне громкости искажения, вызываемые резонансом звуковой волны и конструкций потолка, будут не слишком заметны.

Акустика открытого типа часто устанавливается в:

Встроенная в потолок акустика открытого типа в конференц зале

Предостережение: открытые конструкции лучше применять там, где чаще всего воспроизводится речевая информация. Если же источником звука будут служить музыкальные композиции или звуковой ряд кинофильмов (домашний кинотеатр), то для получения качественного звука без подготовительных работ не обойтись.

Акустика закрытого типа

И совсем другой принцип демонстрирует закрытого типа акустика встраиваемая в потолок. На ней частенько останавливают свой выбор:

• настоящие ценители звука
• а также те, кого не привлекают массивные корпуса классических колонок и тянущиеся акустические кабели от усилителя к колонкам.

Закрытая акустика для потолка в нестандартном корпусе

Нередко выбор встраиваемой акустики диктует:

• недостаток места в помещении
• либо желание владельцев спрятать акустику, растворить ее в пространстве.

В то же время понятно, что не в каждом помещении можно опустить потолок вниз на 15-20 сантиметров, однако и эту проблему решили достаточно оригинальным способом.

В частности, корпуса стали изготавливать:

• сложной формы, чтобы они вписывались в габариты подпотолочного пространства
• и при этом их объем был достаточным для четкого воспроизведения звуковой информации без искажений.

Специальный потолочный маскировочный элемент для монтажа корпусной акустики

Там, где это не удается сделать физически, нагрузка по реализации ложится на плечи:

• строителей
• специалистов по дизайну.

С их помощью часто рождаются оригинальные идеи, воплощаемые в потолочные конструкции, скрывающие полноценную акустику высокого уровня.

Справочно: акустика закрытого типа часто применяется для оборудования пресс-центров, где требования к качеству звучания очень высокие. А техническая способность подобных систем существенно повышает качество записи происходящего (доклада, выступления, официального заявления).

Пресс-центр со встроенной акустикой под потолком с шумоизоляцией

Способы монтажа

На сегодняшний день существует несколько типов потолочных систем, в которые возможно установить акустику открытого и закрытого типов:

• подвесные гипсокартонные потолки
• акустические потолки Armstrong
• натяжные потолки из ПВХ пленки (Акустические натяжные потолки: разновидности и виды )
• натяжные потолки из полиэстеровой ткани.

С точки зрения монтажа акустических систем самые простые из них – гипсокартонные конструкции. Они изначально наделены прочностью и жесткостью.

Акустика в гипсокартонной отделке

Плиты подвесного потолка Армстронг , напротив, не обладают достаточной прочностью, чтобы выдержать вес акустики. Поэтому, производители звуковоспроизводящего оборудования комплектуют свои изделия специальными установочными рамами. Они:

• изнутри крепятся на потолочный декоративный элемент
• распределяют нагрузку на несущую конструкцию подвеса.

Сама акустика:

• закрепляется на специальном установочном кольце
• подключается акустическим кабелем к заранее подведенному акустическому кабелю.

Силовая рама для потолков Armstrong под акустику

Специально для таких случаев производителями потолков Armstrong, предлагаются акусто-потолочные панели, изготавливаемые на основе стекловолокна. Они более жесткие и дополнительно декорируются тисненым рисунком, способным скрывать защитную решетку акустики.

Что касается установки акустики в натяжные потолки, то следует заранее установить специальные крепежные элементы под акустику. Их высота будет учитываться установщиками натяжных потолков при установке багетов по периметру комнаты. Чтобы в натянутом состоянии на поверхности потолка не образовывалось складок.

Мы рекомендуем

Новые товары

Наушники вкладыши Beyerdynamic MMX 102 iE black/silver

Цена: 2053грн

Пластик для бас-барабана Maxtone DH20T2

Звуковая карта M-Audio VOCALSTUDIOPROII

Вокальный микрофон M-Audio VOCALSTUDIO

MIDI контроллер M-Audio TRIGGERFINGERPRO

Студийный монитор M-Audio M38

Студийный монитор M-Audio M36

Активный сабвуфер M-Audio BXSUB

Студийный монитор M-Audio BX8CARBON

Студийный монитор M-Audio BX6CARBON

Студийный монитор M-Audio BX5CARBON

MIDI клавиатура M-Audio OXYGEN61IV

MIDI клавиатура M-Audio OXYGEN49IV

MIDI клавиатура M-Audio OXYGEN25IV

Потолочная акустика #8212 как сделать?

Современный подход к строительству или ремонту жилых и общественных помещений предполагает разработку всех инженерных коммуникаций еще на стадии проектирования.Одной из задач является разработка звуковоспроизводящей системы.

Задачи и места применения

Качественное звуковое сопровождение необходимо человеку во многих местах:

• В местах проведения собраний, конференций и презентаций.
• В учебных классах.

Акустические потолочные панели в учебном заведении

• В общественных местах (торговые залы магазинов, станции метро, вокзалы и аэропорты и так далее).
• Киноконцертные залы.
• Жилые помещения.

Основными задачами являются:

• Передача голосовых сообщений (доклады, лекции, объявления в общественных местах).
• Звуковое сопровождение кино и видео материалов (кинотеатры, спортивные бары и так далее).
• Качественное воспроизведение музыкальных композиций ( концертные залы, помещения для досуга и отдыха).

Преимущества встраиваемой акустики

Основным достоинством потолочной акустики является возможность создания равномерного звукового поля в помещении.

Примечание. При использовании традиционных акустических систем в помещении большой площади и (или) при значительном скоплении людей приходиться либо увеличивать громкость звучания (что не является комфортным), либо устанавливать дополнительные источники звука (увеличивая стоимость).

Кроме того, потолочные акустические колонки обладают следующими преимуществами:

• Скрытая система инсталляции.
• Незначительный вес и габариты.
• Антивандальное расположение.
• Большой выбор цветовых и конструктивных решений, возможность подбора к любому интерьеру.

В домашнем применении есть возможность отказаться от громоздких корпусных динамиков и множества проводов, соединяющих их с музыкальным центром (домашним кинотеатром). Кроме того, существуют помещения, в которых применение традиционных источников звука затруднительно по причине повышенной влажности – ванные комнаты, кухни.

Потолочные акустические колонки специального исполнения могут решить эту проблему.

Влагозащищенные встроенные громкоговорители обеспечивают качественный звук

Разновидности потолочных источников звука

Акустические потолочные колонки выпускаются нескольких основных типов.

Акустические люстры

Эти источники звука подвешиваются к потолку на некотором расстоянии от него. Они спрятаны в корпус привлекательного дизайна и имеют в комплекте специальные приспособления  для монтажа.

Применяется  этот тип в общественных помещениях с высокими потолками (например, в торговых залах  крупных магазинов).

Припотолочные колонки

Эти трансляционные системы специально разработаны для установки на плоскость потолка. Имеют облегченную конструкцию и корпус специальной формы.

Звуковая колонка на потолке

Встраиваемые в потолок источники звука

Они,  в свою очередь, делятся на открытые (бескорпусные) и закрытые (заключенные в специальный корпус). Эти звуковые ретрансляторы предполагают наличие пространства за плоскостью установки и предназначены для монтажа в подвесные (гипсокартонные, модульные, реечные) или натяжные потолки .

Примечание. Для применения открытых встраиваемых акустических колонок необходимо в процессе монтажа потолка выполнить обязательную звукоизоляцию основного перекрытия.

При использовании систем закрытого типа необходимости в звукоизоляционном слое нет, но смонтировать его можно, с целью повышения шумоизоляции помещения.

Фото открытого встраиваемого динамика

Акустические потолочные колонки закрытого типа

Многие производители устанавливают непосредственно в конструкцию динамиков ступенчатые переключатели мощности для точной настройки под определенное помещение и предусматривают возможность поворота излучателей на некоторый угол. Все это закрыто специальной решеткой (грилем).

Гриль можно окрашивать водостойкими красками без ухудшения качества звучания. Наиболее продвинутыми являются потолочные системы, которые (по сигналу с пульта) могут выдвигаться из потолка и поворачиваться в сторону слушателя.

Цена их довольно высока.

Монтаж потолочных источников звука

Установить потолочные акустические колонки  в гипсокартонные конструкции не сложнее, чем вмонтировать точечные светильники.

Порядок работ по инсталляции своими руками:

• В заранее определенном месте с помощью шаблона (идет в комплекте или изготавливается самостоятельно) необходимо выполнить разметку.

Примечание. Место установки определено до монтажа потолка. На том же этапе выполнена необходимая проводка.

• С помощью пилы с узким полотном (электрического лобзика) вырезается установочное отверстие в гипсокартонном покрытии.
• Подключаются провода, колонка устанавливается на место и закрепляется с помощью штатных креплений.

Пример установки колонки

Элементы кассетных подвесных потолков обычно не обладают достаточной прочностью. Для установки в них встраиваемой акустики применяют специальные усиливающие рамки.

Существуют также специальные потолочные акустические панели, изготовленные из стеклопластика. Они более жесткие и декорируются специальным рисунком, способным сделать гриль акустики менее заметным.

Монтаж в натяжные потолки предполагает изготовление и установку специальных монтажных площадок на подготовительном этапе работ. Эти элементы представляют собой кольца из листового материала (пластмассы, фанеры) с внутренним отверстием под динамик, установленные в плоскости потолка с помощью специальных подвесов, закрепленных к основному перекрытию.

Когда полотно натянуто и закреплено, в местах установки монтажных элементов на него наклеивают специальные кольца из ПВХ. Внутри колец полотно вырезают и устанавливают колонки в подготовленные таким образом места.

Потолочные динамики совершенно не бросаются в глаза

Потолочная встраиваемая акустика позволяет получить качественное звуковое сопровождение в помещениях различного назначения, оставаясь при этом почти не заметной и органично вписанной в любой интерьер.
